在建筑设计领域，往往面临着 ETFE（乙烯 - 四氟乙烯共聚物）、STFE（苯乙烯 - 四氟乙烯共聚物）、PTFE（聚四氟乙烯）三种高性能膜材的选择难题。这三种氟塑料膜材凭借独特的物理化学特性，在现代建筑中展现出差异化的应用价值。本文将从多个维度进行对比分析，力求帮助大家对这三种膜材有更多的了解。

1.材料组成与结构

ETFE（乙烯-四氟乙烯共聚物）
ETFE由四氟乙烯和乙烯共聚而成是一种无色、半透明的高分子材料。这种无色半透明的高分子材料采用热塑性树脂挤出工艺制成，形成无需基材支撑的均质薄膜结构。其厚度通常在0.1-0.5mm之间，标准幅宽约为1.55-1.60m。

该膜材的典型工程应用采用模块化气枕系统——通过热合焊接技术将 2-3 层薄膜组合成密闭单元，在现场通过智能充气设备形成具有稳定几何形态的气枕结构。这种气枕系统的透光率可达 95% 以上，同时通过多层膜间的空气层实现高效的热工性能。

值得注意的是由于ETFE膜材本身的强度较低，因此需增加拉索系统以减小膜面的跨度拉索需穿过膜面上特设的索套以确保与膜材协同工作。

STFE（含氟共聚物）：
STFE作为创新型高透明度建筑膜材，其核心技术在于其采用的网格覆膜工艺：通过高韧性聚芳酯纱线经纬交织形成三维结构网格，再与透明氟塑料膜片经纳米级胶合技术复合而成。

目前STFE膜材为配置黑色纱线的STFE50黑色聚芳酯纱线具有两个明显的光热方面的特点更佳的抗紫外线性能（避免老化）更佳的透景效果（视觉舒适性）。

目前主流产品采用黑色聚芳酯网格，这种特殊配置赋予材料双重光热优势：其一，黑色纱线对紫外线的吸收率高，能有效延缓材料老化；其二，通过优化纱线间距与膜片透光率的匹配关系，在保证透光率的同时，实现柔和的漫射光效果，显著提升室内视觉舒适度。

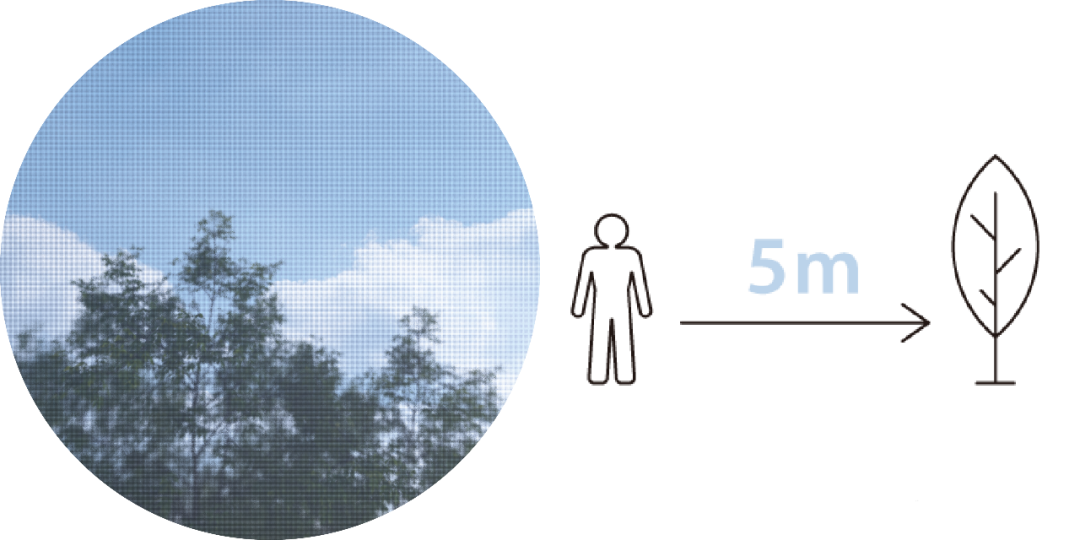

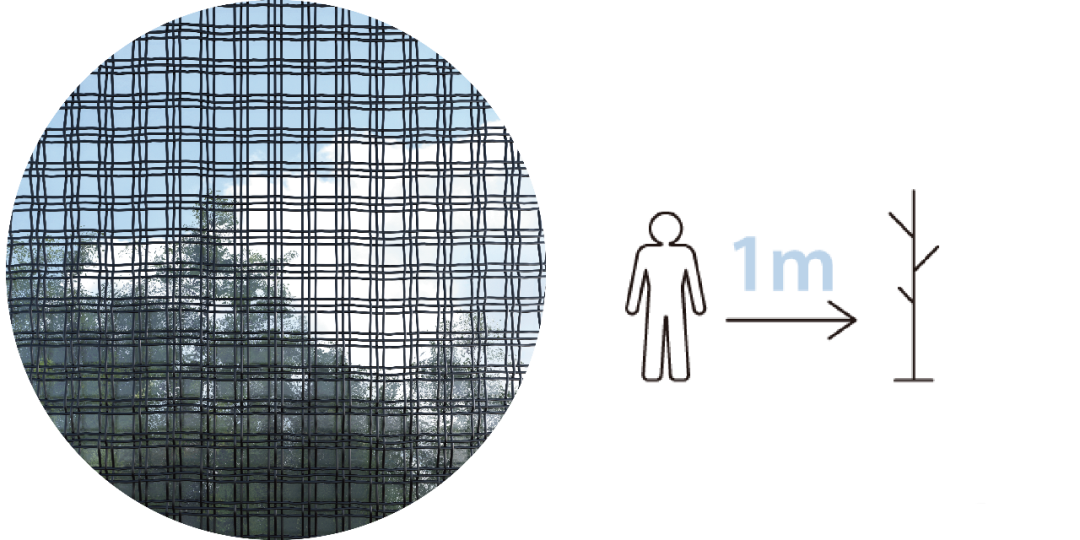

这种网格系统具有独特的动态视觉特性：当观察距离超过5米时，纱线网格开始逐渐隐入背景，10米外可实现透明视觉效果，既保证建筑表皮的通透感，又避免传统遮阳构件的视觉干扰。

由于织物基材的加入STFE膜材的抗拉强度显著提升可达4000N/5cm，使得其膜单元跨度在不加拉索的情况下也能达到3m以上。

值得注意的是STFE膜材的透光率虽高，但受限于其特殊结构最多可达50%。且热合连接时需加焊黑色保护条可能对整体外观造成一定影响。

PTFE（聚四氟乙烯）

PTFE采用玻璃纤维增强复合材料技术：以高强度玻璃纤维纱线编织成织物基材，通过网格覆膜工艺将PTFE乳液浸渍后双面贴覆PTFE薄膜制成。

这种复合工艺使材料兼具玻璃纤维的高模量特性与PTFE的化学稳定性。

PTFE膜材的初始预张力高，张拉后平整度高，外观效果极佳，即使不加拉索膜单元跨度也能轻松达到5m左右。

值得注意的是，该膜材的透光率受限于PTFE薄膜的光学特性，最多只能达到50%，无法通过工艺改进进一步提升，且透光不透景的特性有待进一步改善。

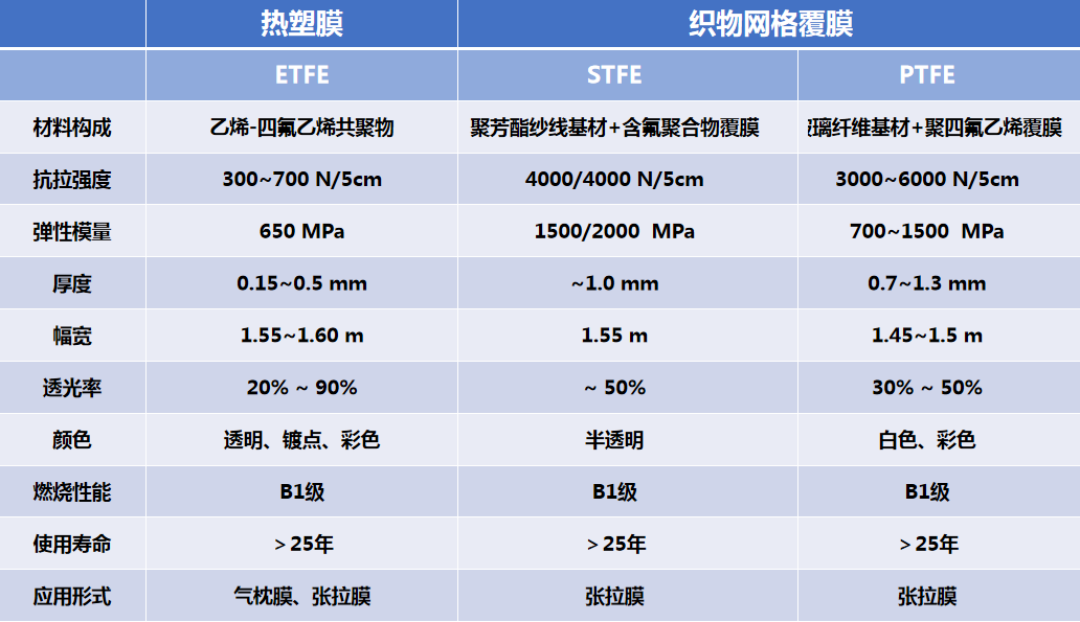

2. 性能特点

3. 小结

ETFE、STFE、PTFE三种膜材各有其独特的优势和应用领域，在选择时需综合考虑具体项目的特点、设计需求和使用环境。
